Descripción

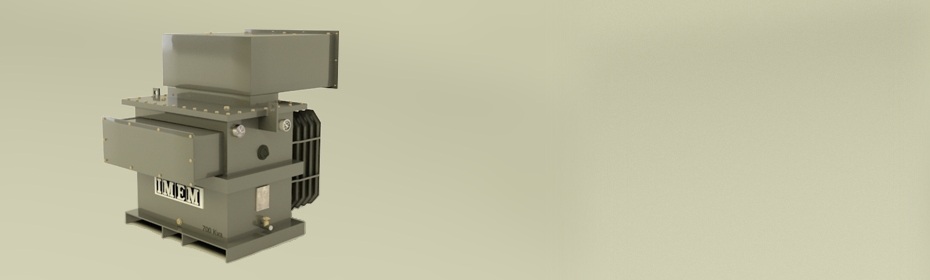

Los trasnsformadores eléctricos IMEM tipo Subestación son aplicables a sistemas de distribución tanto en subestaciones interiores como exteriores, centros comerciales y cargas diversas.

Este transformador es comúnmente utilizado en edificios oficinas, fabricas, bodegas, acoplamiento directo a tableros., etc.

Fabricados desde 225 kVa hasta 500 kVa con una gran variedad de conexiones en alta y baja tensión, siempre tomando en cuenta las especificaciones.

Considerando todos los accesorios y los diferentes arreglos, se puede ajustar la relación de su equipo para adecuar sus necesidades.

Los transformadores tipo Subestación están diseñados para cumplir con las especificaciones de las normas internacioneales.

Características.
Los núcleos son de tipo columna están construidos con láminas de acero al silicio MOH-M3 de grano orientado con tratamientos térmico de carlite; núcleo de 3 piernas con corte a 45º y/o acorazadoa piernas; 0.23mm., 0.009 plg. de alta permeablilidad magnética con recubrimiento aislante para resistir una temperatura a 820ºC.

Los bobinas de A.T. están construidas con conductores eléctricos recubiertos con barniz de clase 150ºC y bobinas de baja tensión de cobre electrolítico o aluminio de muy baja resistencia eléctrica forrado con polvo electrostático horneado de resina expoica 180ºC y/o forro de papel para resisitir la exposición al aceite y no deteriorar sus propiedades

Los aislamientos usados en la bobinas son de clase térmica 120ºC consistentes en papel Kraft revestido con resina expoica en forma de rombos por ambos lados, cartón aislantes y papel crepe.

Los tanques son sometidos a un proceso químico de preparación de superficie con el cual se obtiene el encaje adecuado para el recubrimiento y/o samblasteados con balines de acero y pintura electroestáticos o líquidos. El aceite NYNAS utilizado es el tipo naftenico obtenido de la destilación fraccionada del petróleo crudo, prepaprado y refinado para uso en el equipo eléctrico de alta tensión.

Sobre pedido cualquier tipo de aislamiento líquido dieléctrico R.TEMP, SILICONE, no flamables.
